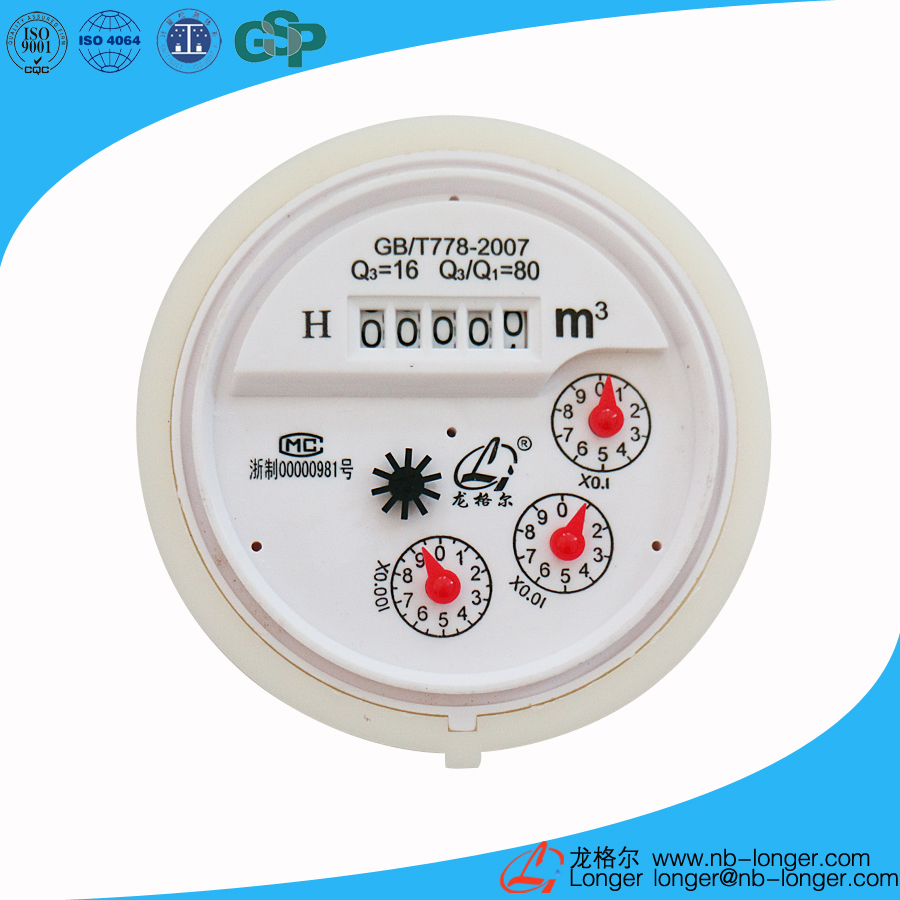

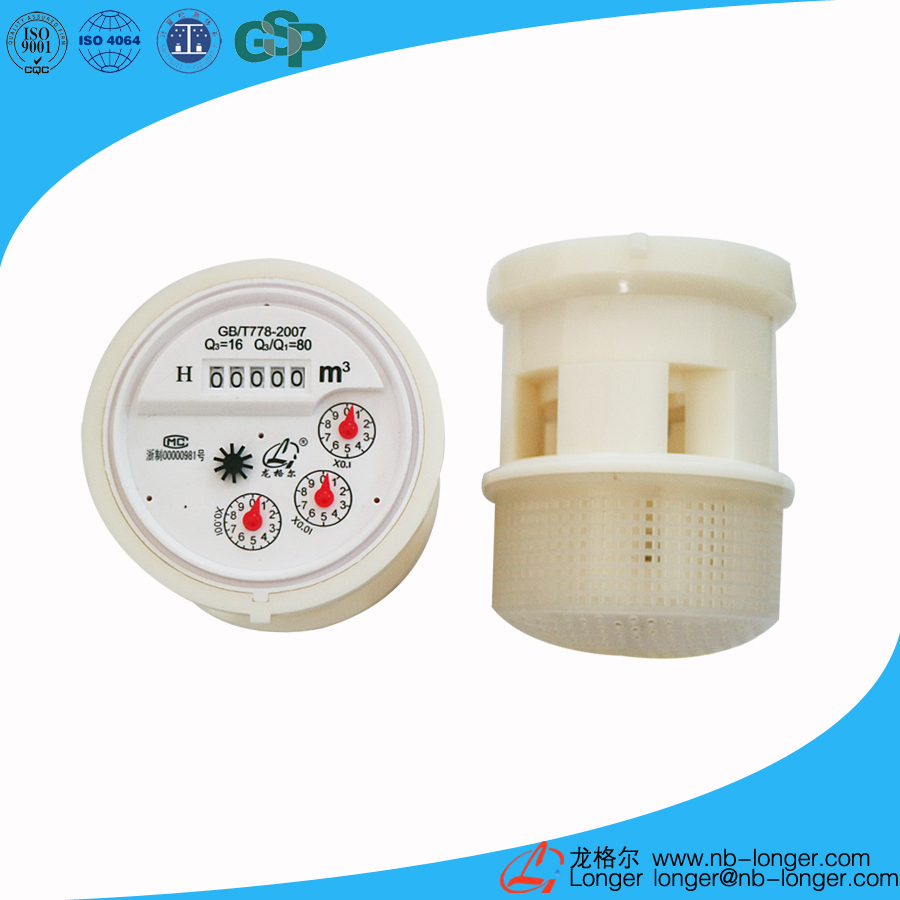

LXS-40E旋翼式水表机芯

详细介绍



一、旋翼湿式E型冷热水表机芯简介

  用途:用来测量流经自来水管道饮用冷水(或热水)的总量。

  二、主要特点

  本机芯为旋翼湿式水表机芯,具有计量精度高、始动流量小,能保持计数机构的满灌(充满水),防污 性能好、抄读方便、外形美观、安全卫生、寿命长等特点。各项技术指标均符合国家GB/T 778.1~3-2007级计量等级标准(等同国际标准ISO 4064-1~3:2005.IDT级)要求。

  三、使用条件

  a)温度等级:T30 (冷水)T90(热水)

  b)压力等级:MAP10

  c)压力损失等级:ΔP63

  d)不可测反向

  四、示值误差

  a)低区(Q1≤Q

  b)高区(Q2≤Q≤Q4)最大允许误差为±

  五、主要技术参数

公称口径
DN (mm)
过载流量
Q4 (m3/h)
常用流量
Q3 (m3/h)
分界流量
Q2 (m3/h)
最小流量
Q1 (m3/h)
 量程比
R(Q3/Q1)
准确度
等级
最小读数(m3)最大读数(m3)
DN153.1252.50.050.03125802级0.000199999.9999
0.0400.025100
0.0320.020125
0.0250.01562160
DN20540.080.0580
0.0640.040100
0.05120.032125
0.0400.025160
DN257.8756.30.1260.0787580
0.10080.063100
0.080640.0504125
0.0630.039375160
DN4020160.3200.200800.00199999.9999
0.2560.160100
0.20480.128125
DN5031.25250.5000.312580
0.4000.250100
0.3200.200125

  六、外型尺寸

公称口径安装直径D安装高度L1机芯总高L2
mm
DN15Φ69-0 -0.2046+0.10 +076.7
DN20Φ69-0 -0.2046+0.10 +076.7
DN25Φ73.5-0 -0.2046.5+0.10 +081
DN40Φ90-0 -0.2065.5+0.10 +0111
DN50Φ90-0 -0.2065.5+0.10 +0111

  注:外型尺寸仅供参考,以实物为准。
