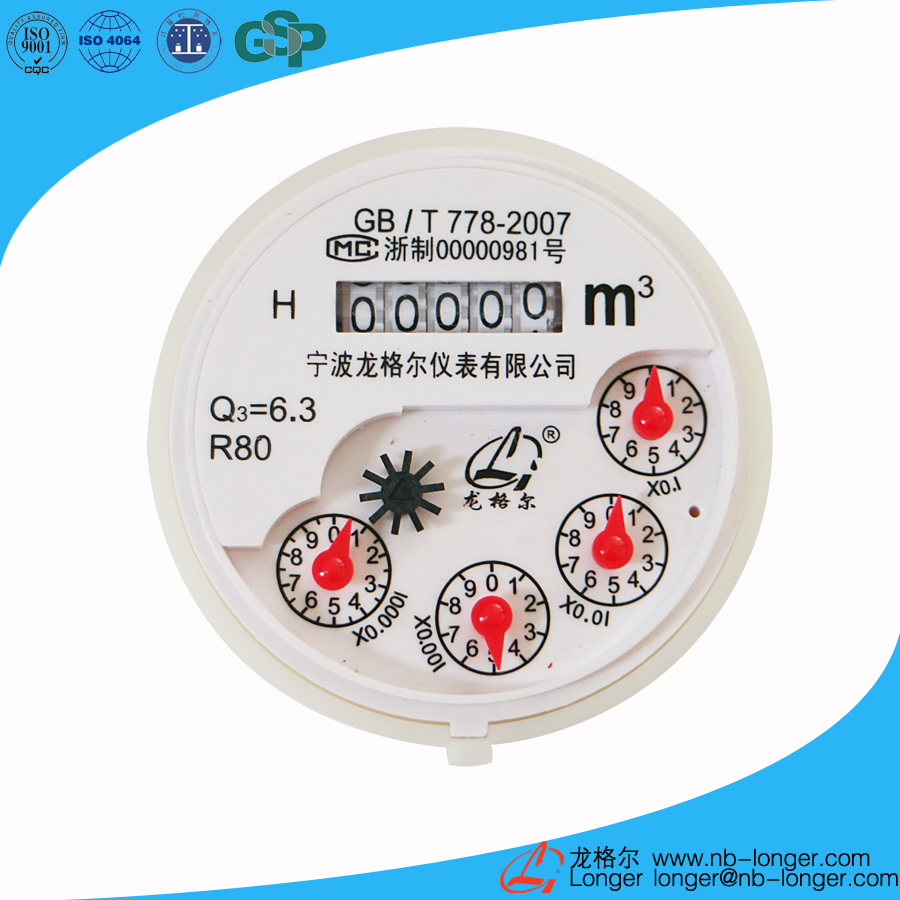

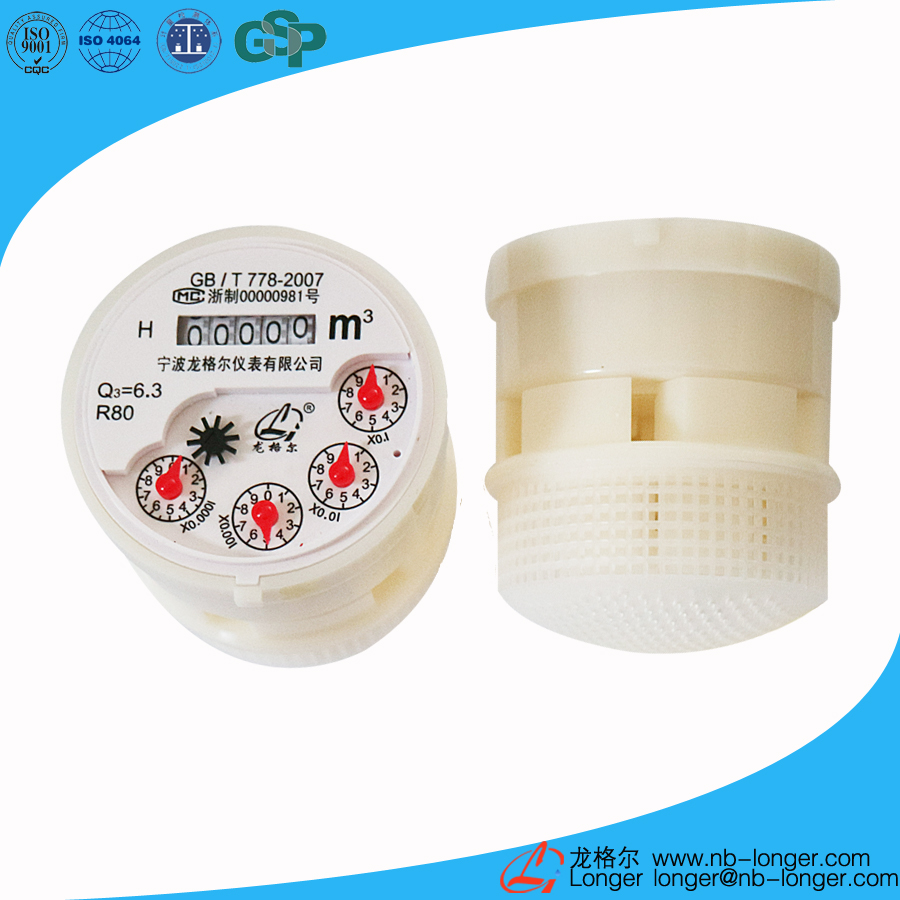

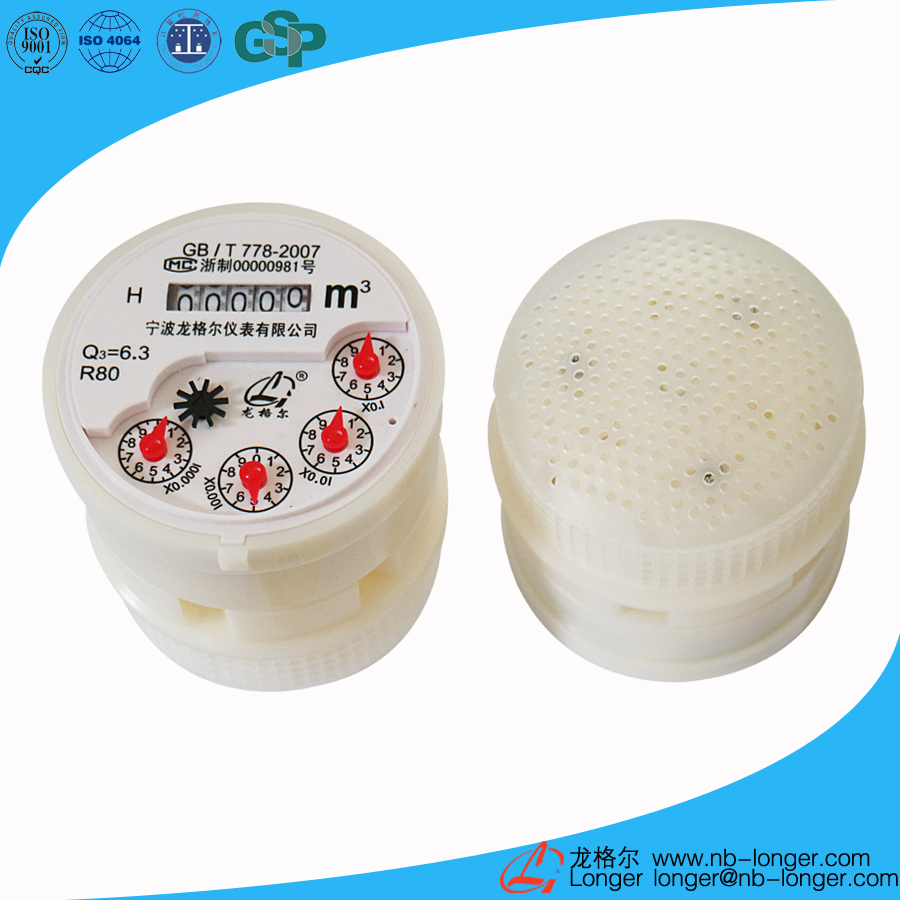

一、旋翼半液封式水表机芯简介
用途:记录流经自然水管道饮用冷水的总量。
二、主要特点:
本机芯计数机构字轮计数部分采用特种液体封装,整机表面长期不变且防冻。指针计数减速部分能长期保持满灌水,具有结构紧凑,计量精度高,始动流量小、防污性好、抄读方便、工作可靠、外型美观等特点,特别适宜在国内供水管网上使用。各项技术指标均符合国家GB/T 778.1~3-2007级计量等级标准(等同国际标准ISO 4064-1~3:2005.IDT级)要求。
三、使用条件
a)温度等级:T30
b)压力等级:MAP10
c)压力损失等级:ΔP63
d)不可测反向
四、示值误差
a)低区(Q1≤Q b)高区(Q2≤Q≤Q4)最大允许误差为±2% 五、主要技术参数 六、外型尺寸 注:外型尺寸仅供参考,以实物为准。公称口径
DN (mm)过载流量
Q4 (m3/h)常用流量
Q3 (m3/h)分界流量
Q2 (m3/h)最小流量
Q1 (m3/h) 量程比
R(Q3/Q1)准确度
等级最小读数(m3) 最大读数(m3) DN15 3.125 2.5 0.05 0.03125 80 2级 0.0001 99999.9999 0.040 0.025 100 0.032 0.020 125 0.025 0.01562 160 DN20 5 4 0.08 0.05 80 0.064 0.040 100 0.0512 0.032 125 0.040 0.025 160 DN25 7.875 6.3 0.126 0.07875 80 0.1008 0.063 100 0.08064 0.0504 125 0.063 0.039375 160 DN40 20 16 0.320 0.200 80 0.001 99999.9999 0.256 0.160 100 0.2048 0.128 125 DN50 31.25 25 0.500 0.3125 80 0.400 0.250 100 0.320 0.200 125 公称口径 安装直径D 安装高度L1 机芯总高L2 mm DN15 Φ69-0 -0.20 46+0.10 +0 76.7 DN20 Φ69-0 -0.20 46+0.10 +0 76.7 DN25 Φ73.5-0 -0.20 46.5+0.10 +0 81 DN40 Φ90-0 -0.20 65.5+0.10 +0 111 DN50 Φ90-0 -0.20 65.5+0.10 +0 111
